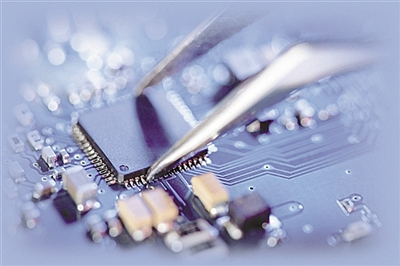

芯片底部，有很多引脚。

芯片的发明改变了人类生活方式

1947年12月23日，美国贝尔实验室3位科学家约翰·巴登、威廉·肖克利和瓦尔特·布拉顿发明了锗晶体三极管，电子世界进入半导体时代。晶体三极管的3位发明人获得1956年诺贝尔物理学奖。

20世纪50年代是半导体的黄金时期，几乎所有的半导体材料和基本工艺都是在这一时期研发出来的。

1954年10月18日，美国德州仪器公司发明了晶体管收音机，这个有4只晶体三极管的收音机小到可以装到口袋里。

1958年9月12日，德州仪器公司电子工程师杰克·基尔比（1923年~2005年）发明了集成电路，并在1959年成功制造出世界上第一块集成电路，即芯片。该集成电路就是在一块锗片上蚀刻出PNP型晶体管（三极管）、电阻和电容，用外部导线把它们连接成电路。这块简陋的集成电路拉开了芯片产业的序幕，也把人类科技水平推向一个新的高峰，并彻底改变了人类的生活方式。

杰克·基尔比因发明芯片获得2000年诺贝尔物理学奖。他也是手持计算器和热感打印机的发明人。

芯片可谓20世纪最伟大的发明，其他很多发明也建立在芯片的基础上。今天，我们生活在一个被芯片包围的世界里，没有芯片寸步难行。

百姓日常生活离不开芯片，手机、电脑、智能手表等智能设备有芯片，光猫、路由器、U盘、储存卡、移动硬盘等网络设备和电脑外设有芯片，身份证、护照、银行卡、购物卡、消费卡等随身证件有芯片，电视、音响、投影仪、充电器、LED灯、电子秤、空调、冰箱、微波炉、电磁炉、热水器等家用电器也有芯片，门禁、监控、太阳能电池等也需要芯片。如果谁发明一种代码让世界上所有的芯片失效，那人类生活将会停滞。

A

集成电路（芯片）发明人杰克·基尔比。

犹如在一粒米上雕刻地球及所有道路建筑

芯片制造属于微观世界，上面的电子元件小到只有几个原子或几个分子大，要用更小的度量衡单位纳米和埃来衡量。一般尺子上的最小刻度是毫米，1毫米等于1000微米，1微米等于1000纳米，1纳米等于10埃。人的头发直径是7万纳米，周长是22万纳米。用制程5纳米工艺制造芯片，就好比沿着一根头发修建4.4万条公路。

缩小电子元件体积是有极限的，人们便考虑在一块芯片上搭建多层集成电路来增加晶体管数量。这好比建住宅，平房容纳的居民数少，盖成几十层高的楼房容纳的居民数就多。集成电路的叠加要比盖楼房复杂得多。楼房各层布局是相同的，而芯片各层电路是不同的，层与层之间的连接异常复杂。

我们再进一步比喻，制造芯片就像在一颗米粒上雕刻出一个完整的地球，而且还要把地球上所有的道路和建筑都要雕刻出来。道路就是芯片上的导线，建筑就是芯片上的电子元件。通过这个比喻，读者便可想象，制造芯片该有多复杂，难度该有多大。

B

硅的提纯是芯片产业的基础

半导体材料很多，但在实际应用中，九成以上都选用硅，因为硅的熔点是1415摄氏度，可在芯片加工中允许高温工艺。

硅是从沙子冶炼来的，但要把沙子冶炼成能制造芯片的硅，需要极高的纯度。我们把纯度是99.99%的金叫纯金（4个9），但制造芯片的硅的纯度至少要11个9，即每10亿个硅原子里的杂质原子不得超过1个，这一纯度的硅1955年美国贝尔实验室就提炼出来了。目前一块芯片上有数以千亿计的电子元件，对硅的纯度要求更高，至少为13个9，这是芯片制造的基础。

制造芯片不但要求硅的纯度高，还要求制造工艺的各个环节是无尘的，其纯净度是医院外科手术室的10万倍，甚至有一半的工艺是在真空环境下进行的。正因为如此，新冠肺炎疫情下芯片制造厂无须停工抗疫，因为工作人员从头到脚全身防护，有的防护服甚至自带呼吸系统，以防人体新陈代谢的脱落物和呼出的气体污染芯片。
